川耐?牌耐火澆注料

使用補(bǔ)充說(shuō)明書(shū)

如果客戶(hù)對(duì)工程質(zhì)量要求非常認(rèn)真，請(qǐng)繼續(xù)閱讀并執(zhí)行以下補(bǔ)充說(shuō)明條款：

1． 使用條件與配方設(shè)計(jì)有關(guān)系，請(qǐng)將澆注厚度、使用溫度、有無(wú)沖刷侵蝕、有無(wú)急冷急熱、有無(wú)高溫負(fù)荷預(yù)先告訴我們。

      2．耐火錨固磚比金屬錨固件更耐高溫。卡口的錨固磚比穿孔更加結(jié)實(shí)，所以爐頂一般用卡口型耐火錨固磚。金屬錨固件材質(zhì)一般采用1Cr18Ni9Ti，也***是321不銹鋼。金屬錨固件制作成“V”或“Y”等型狀。金屬錨固件表面一定要除銹而且要刷瀝青漆或用電工膠布包裹一層（目的是防止熱膨脹影響破壞澆注料的強(qiáng)度）。根據(jù)澆注厚度和使用溫度確定金屬錨固件的長(zhǎng)度和間距，一般前端埋設(shè)到距工作面爐墻厚度的100-50mm處，間距100-150mm。

      3．留設(shè)合理的膨脹縫可減少烘后裂紋。根據(jù)溫度高低和材料收縮確定膨脹縫的間距（1-2m等）和寬度（6-20mm不等）。膨脹縫的位置應(yīng)避開(kāi)受力部位、爐體骨架和內(nèi)襯中的孔洞，而且要均勻分開(kāi)留設(shè)。

      4．選擇溫度不低于5℃的室內(nèi)無(wú)風(fēng)環(huán)境施工和養(yǎng)護(hù)，溫度低時(shí)采取防凍保溫措施如點(diǎn)鹵鎢燈、燃蜂窩煤爐、用熱水代替冷水、鼓熱風(fēng)、拉篷布圍擋等來(lái)提升溫度。

      5．準(zhǔn)備強(qiáng)制式攪拌機(jī)、三相振動(dòng)棒（或兩相但振力差）等，并將機(jī)工具及場(chǎng)地清理干凈。

      6．注意結(jié)合劑是小包在內(nèi)還是單獨(dú)包裝，如果管理失誤沒(méi)有加入，不凝固可能會(huì)誤怪產(chǎn)品質(zhì)量不

好。

       7.  澆注加水?dāng)嚢枨?/span>確認(rèn)完成以下事項(xiàng)：電路接通、攪拌機(jī)振動(dòng)棒試用正常、水源充分便利、錨固件檢查合格、模具檢查合格、孔洞已經(jīng)留設(shè)、膨脹縫檢查合格、澆注料運(yùn)到位、人手充足、工具齊全（抹子）、用量已算好等。

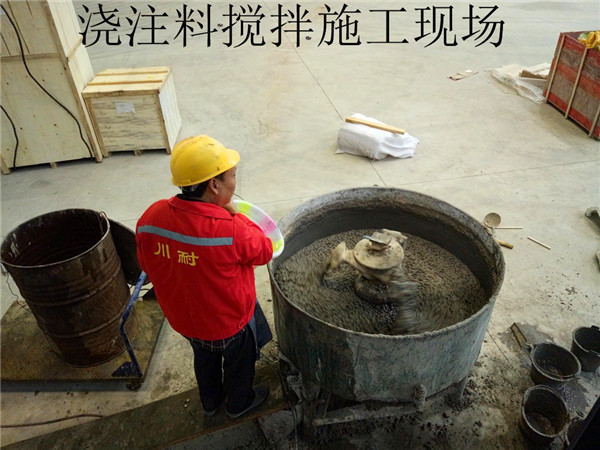

       8．現(xiàn)場(chǎng)加水用干凈自來(lái)水，結(jié)合劑攪拌均勻后加水?dāng)嚢琛?加水量為澆注量重量5-10%，配方不一

樣加入量不一樣，如要達(dá)到******效果，請(qǐng)按廠家意見(jiàn)操作。加入量對(duì)澆注料質(zhì)量非常重要，請(qǐng)有經(jīng)驗(yàn)的

師傅專(zhuān)人監(jiān)控。水加多了不易凝固且降低使用溫度，對(duì)澆注料的性能影響較大，為確保澆注料質(zhì)量嚴(yán)格

要求加水量。人工拌料不能******產(chǎn)品質(zhì)量，必須使用強(qiáng)制式攪拌機(jī)，加水后攪拌時(shí)間不得少于5分鐘。攪

拌到顏色均勻粗細(xì)均勻方可施工.

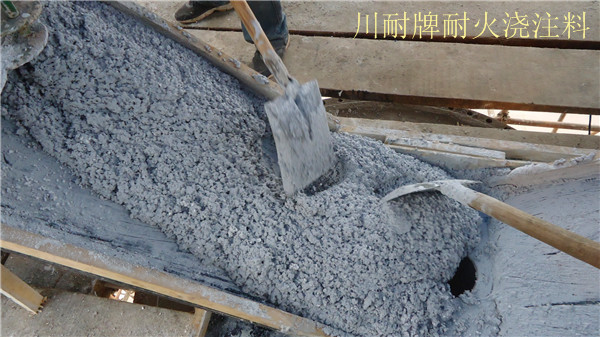

      9．振動(dòng)棒走向不要全部一致。慢插慢撥，連續(xù)移動(dòng)，不能留下任何縫隙和漏洞。如果凝固太快，以

致于振動(dòng)棒打不動(dòng)或取出盡是蜂窩眼，這時(shí)攪拌料不要太干也可適當(dāng)減少結(jié)合劑的加入量（這需要經(jīng)驗(yàn)

技術(shù)）。用插入式振動(dòng)棒進(jìn)行澆注時(shí)，每次澆注的層厚度不應(yīng)超過(guò)振動(dòng)棒振動(dòng)部位的1.25倍。

      10．澆注料肯定應(yīng)連續(xù)進(jìn)行澆注施工，在前一層澆注料初凝前，應(yīng)將下一層澆注完畢。施工到膨脹

縫的地方，可以吃飯休息，不影響產(chǎn)品質(zhì)量。如施工間隙超過(guò)其初凝時(shí)間時(shí)，應(yīng)按施工縫要求進(jìn)行處

理。特別注意的是，已經(jīng)初凝或硬化的澆注料，再重新投入攪拌機(jī)加水?dāng)嚢枋褂茫@樣***算順利施工，

強(qiáng)度也不知道下降多少，甚至不收汗，原因很簡(jiǎn)單，結(jié)合劑已經(jīng)部份或大部份失效了。臟料同樣作廢。

       11．施工完畢后8小時(shí)內(nèi)要蓋住澆注料，不要吹風(fēng)或晚上露天置放。環(huán)境溫度高，澆注料凝固快；

環(huán)境溫度低，澆注料***凝固慢。當(dāng)環(huán)境溫度較低時(shí)，應(yīng)采取必要的防凍保溫措施，如點(diǎn)蜂窩煤爐子或開(kāi)

碘鎢燈。只有磷酸鹽澆注料可以縮短晾坯時(shí)間，只有水泥結(jié)合的澆注料可以在初凝后澆水。

      12．烘爐是***容易造成質(zhì)量事故的環(huán)節(jié)。由于烘烤時(shí)間或溫度不夠而出現(xiàn)開(kāi)裂、剝落、掉層、垮

塌、甚至******的情況都有出現(xiàn)，使用前切不可操之過(guò)急。烘爐要5－7天， 150℃脫水很重要。要縮短烘

爐時(shí)間，請(qǐng)川耐公司咨詢(xún)，我們有辦法。

      13．操作過(guò)程中，如有不明事項(xiàng)，請(qǐng)咨詢(xún)李工13881039966、劉工13990219932。

四川省川耐耐火材料有限公司

　　　　　技術(shù)質(zhì)量部

2017年1月1日更新
