1.拱頂分類:
拱頂分為弓形拱、半圓形拱和平頂3種。矢高(也稱突起)與跨度之比在1/12~1/2之間(不包括1/2)的拱稱為弓形拱,矢高為跨度的1/2的拱稱為半圓形拱。沒有矢高的拱稱為平頂,平頂多為懸掛式的。

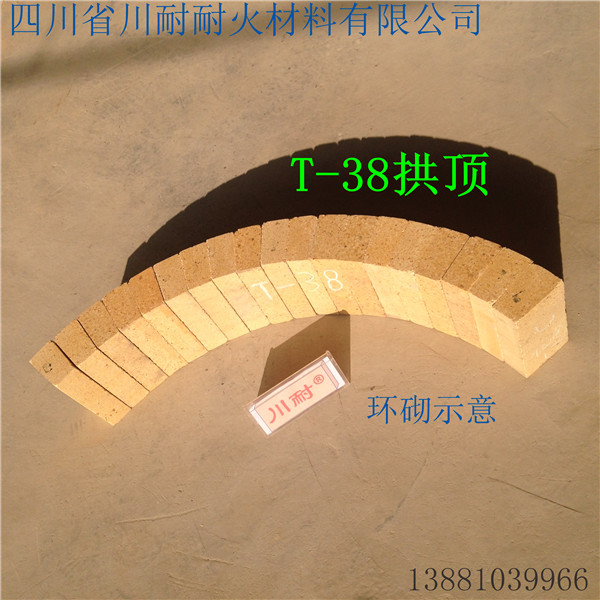

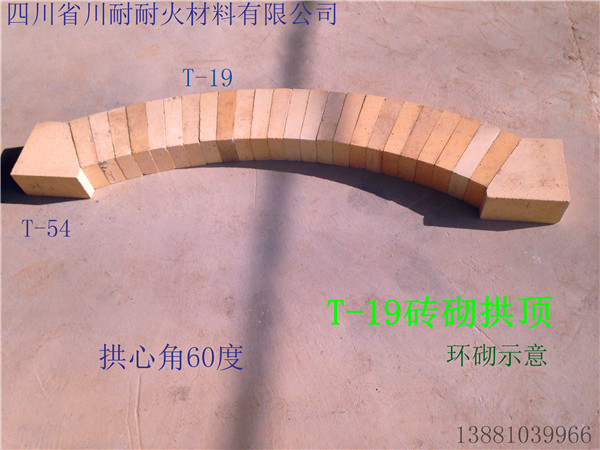

砌筑拱頂有錯砌和環砌兩種方法。除設計規定或特殊結構部位環砌外,拱頂一般為錯縫砌筑。
2.拱腳胎:拱腳磚的角度應與拱的角度相符,并緊靠拱腳梁砌筑。如果拱腳磚的后面有砌體時,則須在該砌體砌筑完成后,再開始砌筑拱頂。拱腳磚后面不應砌強度低的硅藻寺磚或隔熱耐火磚。

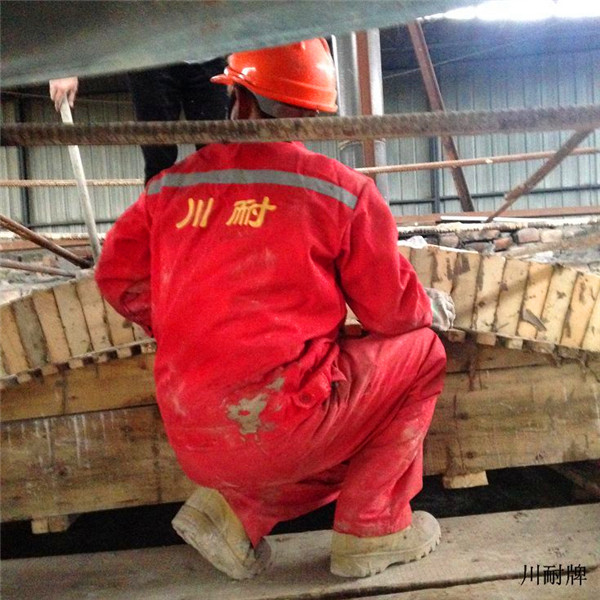

3.拱胎:拱頂砌筑前,應先安裝拱胎,拱胎的支設必須牢固、正確,并經檢查合格后,才可砌筑拱頂。筒拱的模板必須放實樣配制。模板安裝的尺寸偏差允許值是:在任意點上的豎向偏差,不應超過該點拱高的 0.5%,拱頂位置沿跨度方向的水平偏差,不應超過矢高的 0.5%(矢高是拱頂至拱腳連線的距離)。凡作拱頂?shù)哪0澹瑧?yīng)滿支。如作煙道、隧道的模板,則視其長度而定,例如在長度超過l0m時,可做3m左右長的模板,周轉使用,即為“活動樣架”。
4.砌筑要求:如設計無要求,拱腳上面4塊磚和拱腳下面6-7塊磚的墻體部分,耐火泥強度等級不應低于M5。當這部分的砂漿強度達到設計強度的50%以上時,方可砌筑拱體。拱頂砌筑時,必須從兩邊拱腳同時向中心對稱進行。拱磚的放射縫應與半徑方向相吻合。否則,易出現錯牙或三角縫。砌筑拱體時應******拱座斜面與筒拱軸線垂直,筒拱的縱向縫應與拱的橫斷面垂直。筒拱的縱向兩個端部,一般不砌入墻內,并留有離墻10-20m的縫隙,避免拱端嵌入墻內受力變形后,拱面產生裂縫。該縫隙應用砂漿填塞。

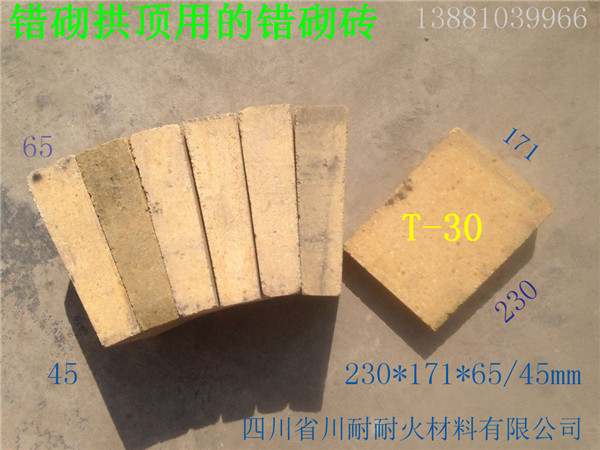

5.錯縫砌筑:錯縫砌筑拱頂時,為了保持鎖磚列的尺寸一致,必須使兩邊拱腳磚的標高和間距在全長上保持一致。砌筑時,可首先在拱頂?shù)膬啥祟A(yù)先砌筑一環,然后按此磚環拉線砌筑其他各磚列。拱筒的耐火磚不僅在厚度上要互相咬合,而且在長度方向也要互相咬合,亦即拱體的砌合要錯縫。砌拱時,在長度方向必須交替咬合1/2磚。筒拱平面俯視圖中所示的箭頭和斜搓砌筑。也***是采取由一端向另一端退步砌筑,并由兩側向中間發磷,形成兩側長,中間短的斜搓,以便一層一層的耐火磚咬搓。不允許齊頭并進,造成接搓處灰漿不飽滿,降低整體性。
6.鎖磚:自兩側拱腳向拱冠同時砌筑至拱頂時,中間的一塊“鎖磚”必須塞緊,并******拱體灰縫全部用砂漿填滿。拱底灰縫寬度宜為5-8mm。

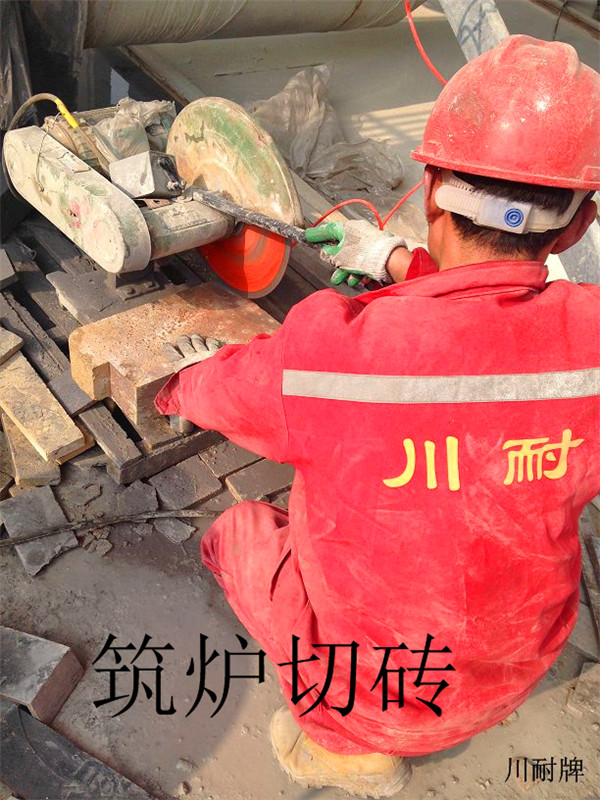

鎖磚應按拱頂?shù)闹行膶ΨQ、均勻地分布??缍刃∮?m時的非吊掛式拱頂,打入1塊鎖磚;跨度大于3m時,打入3塊;跨度大于6m時,打入5塊。鎖磚打入前,砌入拱頂?shù)纳疃燃s為磚長的2/3。打入鎖磚時,先將靠近兩邊拱腳的鎖磚同時均勻打入,***后打入中間的鎖磚。鎖磚應使用木槌打入,如使用鐵錘時,則需墊以木板。矩形磚、砍掉厚度1/3以上的磚或砍鑿側面使大面成楔形的磚,不能作鎖磚。
7.伸縮縫:拱長超過60m應設置伸縮縫。
8.堆放材料:砌拱時,木模上******不堆放材料。如必須堆放,應兩側對稱放置。
9.多跨情況:如遇多跨連續拱筒,相鄰各跨******同時施工。如不能同時施工,應采取抵消橫向推力的措施。
10.洞口留設:穿過拱體上的洞口應在砌筑時留出,洞口的加固環應與周圍砌體緊密結合。己砌完的拱體不得任意鑿洞。
11.灌漿:砌完拱體后,灌漿,并用濕草簾夜蓋養護。養護期內應防止沖刷、沖擊和振動。
12.拱頂找平:拱頂上部的找平部分,根據使用條件允許加工磚或填充澆注料找平。
13.拆模:
筒拱的模板,應該在******橫向推力不產生有害影響的條件下,方可拆移。亦即在拱腳墻能承受一定水平推力的條件下才能拆模。拆移模板時,應先將模板均勻下降50- 200mm,并對拱體進行檢查,沒有問題后方可全部拆除。
14.拱上再施工:
當筒拱的砂漿強度達到設計強度的70%以上時,方可在已拆除模板的筒拱上鋪設材料。并應注意,在整個施工過程中,拱體應對稱受荷。
耐火磚在施工時方砌法與圓砌法的比較
1。方砌法只用一種規格的耐火磚,而圓砌法則需在砌到殼頂中心2m直徑范圍以內時,用到多種規格楔形耐火磚。
2。方砌法由于縱、橫兩個方向的拱面曲度一樣,因此 可以采用一種規格的樣架,而圓砌法則須用多種曲度的樣架。
3。采用方砌法時,由于拱的推力基本上集中在四角 的鋼筋混凝土包角上,所以比較安全******,而采用圓砌法時,拱對邊梁的推力較大,使邊梁產生較大的側向彎曲變 形,甚至引起開裂。
4。方砌法的破壞荷載值較圓砌法低5%左右。
